杭州開化通用機場飛行區鋼筋網圍界專業生產廠家

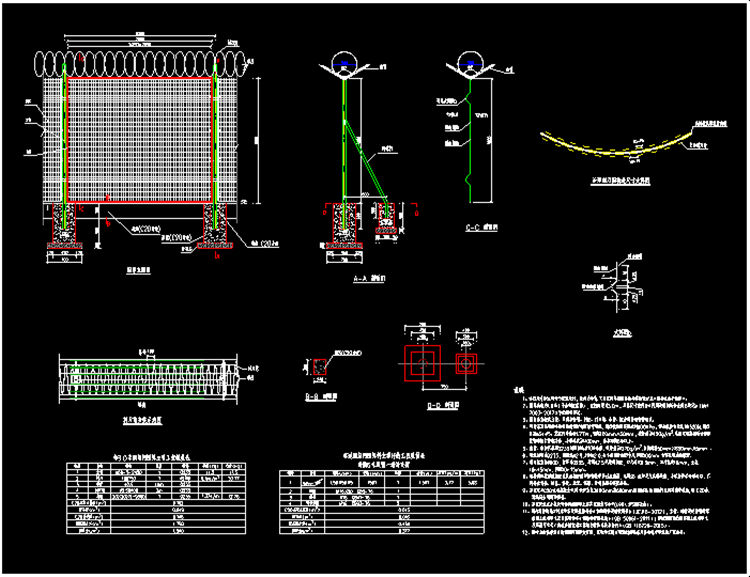

1、本圖尺寸除注明外均以毫米計，比例為示意，飛行區鋼筋網圍界的具體位置詳見“附屬設施平面圖”。
2、鋼筋網圍界高度為1 8米(不含刺絲結構)，立柱間距為3.0m，具體尺寸應符合《民用運輸機場安全保衛設施》(MH 7003-2017)中的相關規定。
3、鋼筋網圍界由直埋式立柱、片網、曲臂、刺絲、刺刀籠、扣件、防盜螺栓組構件組成。
4、鋼筋網圍界網片采用高強度冷拔熱鍍鋅鋼絲電阻熔焊制成，鋼絲抗拉強度應達到600MPa,焊點抗拉力應達到1320N,鋼絲直徑Φ5+Φ5。整張網片高度1.77m,網格100mmX50mm;鍍鋅量≥120g/㎡，表面采用高附著力熱固性聚酯粉末靜電涂裝，涂層厚度≥100um，防腐年限8年以上。
5、鋼筋網圍界曲臂、鋼扣件采用Q235鋼板制成后鍍鋅處理，鍍鋅量≥270g/㎡，曲臂規格50mmX650mmX5mm。
6、鋼筋網圍界刺絲材質為Q235， 雙股線Φ2.5,倒刺Φ2.0,每個倒刺伸出四個點，間距100mm，表面處理為熱鍍鋅。
7、鋼筋網圍界刺刀籠直徑Φ600，材質為Q235，單股Φ2.5熱鍍鋅鋼絲;刀片厚度0.5mm,刀片寬度10mm，長度
10~15mm，間距10~15mm。
8、鋼筋網圍界冷拉低碳鋼絲及其他構件的焊接部位要求過渡圓滑，無焊渣、 虛焊及氣孔等缺陷;涂層保護層必須均勻，不得存在針孔、 流掛、裂紋、 脫落、漏鍍、臟物粘附等鍍塑缺陷。
9、鋼筋網圍界基座采用C20水泥混凝土預制，預留直徑為180mm高600mm的圓柱孔，待鋼筋網框架準確安放后，用C20水,泥混凝土現澆預留孔。
10、鋼筋網圍界基座及地梁土基及開槽兩側回填土壓實度要求不小于0.90(重型壓實法)。
11、鋼筋網圍界網片焊接的施工技術要求及質量應符合《鋼筋焊接及驗收規程》( JCJ18-2012 ) ;立柱、斜撐及延伸臂的焊接施工技術要求及質量可參考《鋼結構焊接規范》(GB 50661-2011 ) ; 鋼筋網圍界的防腐施工技術要求及質量可參考《高速公路交通工程鋼構件防腐技術條件》(GBT18226-2015)。
12、圖中為按標準設計的鋼筋網圍界大樣圖，實際施工時亦可通過招標采用符合標準要求的廠家成品。
