防攀爬警戒圍墻技術說明:

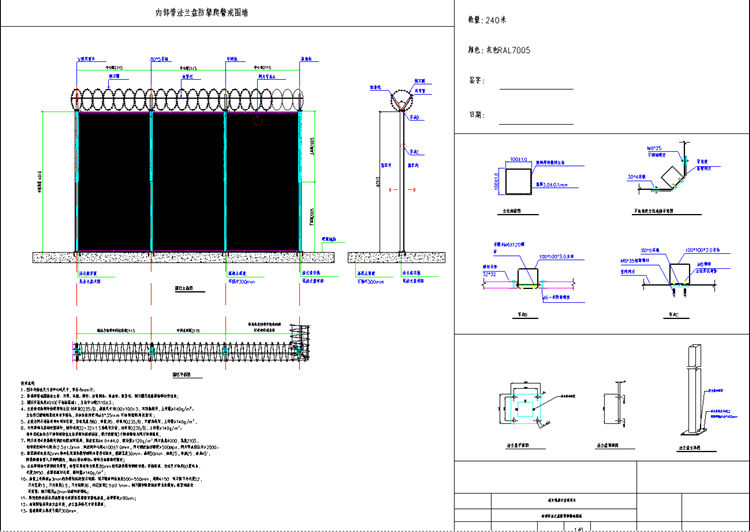

1、防攀爬警戒圍墻圖中所標注尺寸為中心線尺寸，單位為mm計。
2、防攀爬警戒圍墻由立柱、片網、壓板、橫桿、防攀刺條、雙曲臂、張緊線、刺刀圈及連接螺栓等構件組成。
3、防攀爬警戒圍墻安裝高度4010(不包括基礎)， 立柱中心距2115士3。
4、立柱采用高頻焊熱鍍鋅鋼立柱材質為Q235/B，截面尺寸為100x100x3,雙面熱鍍鋅，上鋅量≥140q/㎡。立柱開口面的兩冀邊設有安裝孔，與扣壓板用使用M8* 35mm不銹鋼扭斷螺絲固定。
5、立柱與網片連接采用專用扣壓板，壓板寬度為80，厚度為5，材質為Q235/B，雙面熱鍍鋅，上鋅量≥140g/㎡。
6、片網頂部與底部設置橫桿，橫桿采用32x32x1.5熱鍍鋅方管，材質為Q235/B，上鋅量≥140g/㎡。用專用連接件與不銹鋼螺栓在立柱頂部和底部連接，橫桿側面用3個防拆螺栓與網片頂部固定。
7、防攀爬警戒圍墻網片采用冷拔熱鍍鋅鋼絲電阻熔焊制成，鋼絲直徑Φ4.0+Φ4.0，鍍鋅量≥120g/㎡,網片高度4000，寬度2105，相鄰橫絲間中心距為12.5士1.0mm，縱絲間中心距<100土1.0mm，網片鋼絲抗拉強度≥500Mpa，網片焊點抗拉力≥2500。
8、防攀爬鋸齒采用2mm厚冷軋雙面熱鍍鋅鋼板冷彎剪切而成，截面寬度30mm、高度50mm,齒距25，齒高25，齒角45°，防攀爬鋸齒穿入刀刺網圈內，用M6防拆螺栓+螺母與加強橫桿固定。
9、防攀爬警戒圍墻立柱頂部向外兩側設雙彎臂，曲臂采用材質為厚度為3mm的雙面熱鍍鋅鋼板切割、焊接而成， 與水平方向成60度夾角長度為450，表面熱鍍鋅處理，鍍鋅量≥140g/㎡。
10、防攀爬警戒圍墻曲臂上設兩道ψ 3mm的熱鍍鋅蛇腹型刀刺圈。刺刀圈拉伸后直徑500~550mm, 問距≤150. 刺刀圈刀片長度22刀片寬度15，刀片厚度0.5,刀片間距36，內芯直徑2，5士0.1mm。刺刀圈和張緊線材質為熱鍍鋅。張緊鋼絲與雙彎臂、刺刀圈用φ2mm熱鍍鋅絲綁扎。
11、防攀爬警戒圍墻所有構件表面采用高附著力熱固性聚酯粉末靜電涂裝， 涂層厚度≥80um。
12、內部圍墻采用法蘭盤安裝， 法蘭盤具體尺寸詳見圖紙。
13、基礎混凝土厚度不低于300mm。
